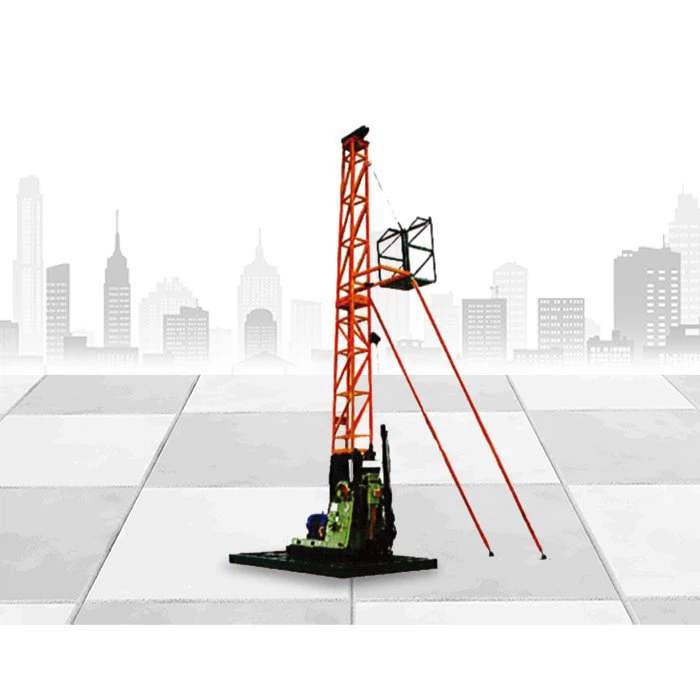

Serdes urbšanas iekārta ar torni

Produkta apraksts

XY-2BT /4T/42T/44T sērijas serdes urbšanas iekārta ar torni ir balstīta uz XY-2B/4/42/44 tipa serdes urbjmašīnu un masta tipa urbšanas torni vienā no integrētajiem serdeņiem urbšanas iekārtas. Šīs sērijas serdes urbšanas iekārta saglabāja oriģinālo urbjmašīnas kompakto struktūru, racionālu izkārtojumu, vieglu, labu var izjaukt un saprātīgu ātruma diapazonu, ērtu darbību un apkopi, kā arī citas priekšrocības, torņa celtņa viengabala rotājumu, platformu ar hidrauliskās eļļas cilindru. torņa un panoramēšanas skriemeļa mehānisms, hidrauliskā vadība, ērta un elastīga, īpaši piemērota liela leņķa slīpo caurumu urbšanai.

XY Series Core Drilling Rig with Tower

Tehniskās specifikācijas

Modelis	XY-2BT	XY-4T	XY-42T	XY-44T
Urbšanas dziļums	120-600m	700-1000m	700-1100m	700-1400m
Maks. Griezes moments	2100N.m	2640N.m	3200N.m	3200N.m
Vārpstas gājiens	550 mm	600 mm	600 mm	600 mm
Vārpstas ID	93 mm	68 mm	93 mm	93 mm
Maks. Vārpstas celtspēja	60 kN	80kN	80kN	120 kN
Maks. Vārpstas barošanas spēks	45 KN	60 KN	60 KN	90 KN
Maks. Pacelšanas spēks	30 KN	30 KN	30 KN	45 KN
Dzinēja jauda	22kw	30kw	30kw	37kw
Urbšanas iekārtas svars (uzmontēts uz kāpurķēžu)	apmēram 6500 kg	apmēram 6800 kg	apmēram 10000 kg	apmēram 11500 kg

TheSpecifikācijasno Masta

Modelis	XY-2BT	XY-4T	XY-42T	XY-44T
Urbšanas torņa augstums	8000 mm	10000 mm	10000 mm	10000 mm
Bāzes apgabals	3600x2100 mm	4000x4000 mm	4000x4000 mm	4000x4000 mm
Skriemeļa skaits	2gab	5gab	5gab	5gab
Maks. Masta slodze	75 KN	100 KN	100 KN	100 KN
Pārvietojamas darba platformas slodze	70 kg	80 kg	80 kg	80 kg
Pielāgoti urbšanas torņa leņķi	45 grādi ~ 90 grādi	45 grādi ~ 90 grādi	45 grādi ~ 90 grādi	45 grādi ~ 90 grādi
