Produkta apraksts

ZJYX sērijas virsmas urbšanas iekārtas ir pilnībā hidrauliskas piedziņas jaudas urbšanas iekārtas, kuras galvenokārt izmanto dimanta urbšanai metālu un nemetālisku cieto nogulšņu izpētē. To var izmantot arī sakausējumu urbšanai. Var urbt vertikālus un slīpus caurumus. To var izmantot arī hidroloģijas/naftas un gāzes atradņu izpētei, aizsprostu šuvēm, ventilācijai, tuneļu drenāžai un citiem inženiertehniskiem urbumiem.

Galvenās iezīmes

◆ Virsmas kodola urbšanas iekārtai ir liels rotācijas ātrums un saprātīgs rotācijas ātruma diapazons, ar daudzām rotācijas ātruma sērijām un lielu griezes momentu pie maza ātruma. Tas ir piemērots maza diametra dimanta serdeņu urbšanai, kā arī liela diametra karbīda serdes urbšanai un dažādām inženiertehniskajām urbšanām. prasībām.

◆ Urbšanas iekārtai ir liels gājiens, kas ir izdevīgi, lai samazinātu atpakaļgaitas stieņu skaitu, novērstu serdes bloķēšanu un uzlabotu produktivitāti.

◆ Vienkārša struktūra, viegls, labi izjaucams, viegli pārvietojams.

◆ Koncentrēta darbība, vienkārša un ērta, elastīga un uzticama darbība, ievērojami samazinot darbaspēka intensitāti.

◆ Urbjot slīpus caurumus, urbšanas iekārtai nav nepieciešams papildu slīps tornis, un tā var vienlaikus pacelt divas urbšanas caurules.

◆ Urbšanas iekārtu var ērti un ātri pārvietot un uzstādīt, nav nepieciešams montēt īpašu urbšanas torni, un sagatavošanas laiks ir ievērojami saīsināts.

◆ Lietotāji var elastīgi izvēlēties dažādus iekraušanas veidus, piemēram, sānslīdes veidu, kāpurķēžu tipu un piekabes veidu, atbilstoši faktiskajām vajadzībām.

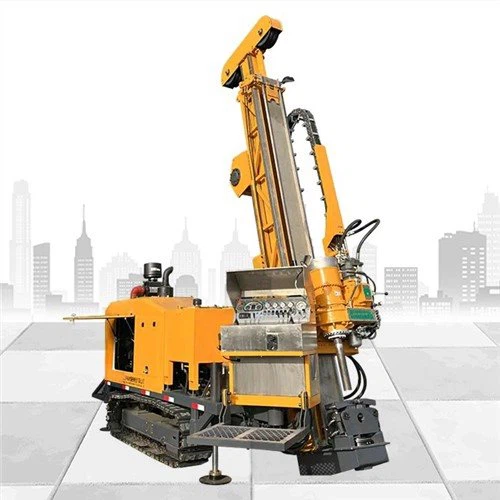

Piekabes urbšanas iekārta	Kāpurķēžu urbšanas iekārta

Tehniskās specifikācijas

Modelis	ZJYX-200L/300L	ZJYX-300LG	ZJYX-600L	ZJYX-800L	ZJYX-1200LG
Urbuma diametrs/dziļums	BQ: 300m ~ 400m	BQ: 400 m	BQ: 600 m	NQ: 900 m	NQ: 1200 m
	NQ: 200m ~ 300m	NQ: 300 m	NQ: 500 m	HQ: 700 m	HQ: 850 m
		HQ: 100 m	HQ: 300 m	PQ: 450 m	PQ: 600 m
Urbšanas leņķis	0--90 grāds	0--90 grāds	0--90 grāds	0--90 grāds	0--90 grāds
Urbja galviņas rotācijas ātrums/griezes moments	118 ~ 157 RPM, 220 ~ 290 RPM, 456 ~ 608 RPM, 850 ~ 1135 RPM / Maksimālais griezes moments: 2000 Nm	104 ~ 140 RPM; 223 ~ 298 RPM; 345 ~ 500 RPM; 800 ~ 1100 RPM/ Maksimālais griezes moments: 2200 N.m	114 ~ 152 RPM; 245 ~ 327 RPM; 374 ~ 499 RPM; 801 ~ 1065 RPM/ Maksimālais griezes moments: 3000 Nm	104 ~ 139 RPM; 220 ~ 295 RPM; 407 ~ 543 RPM; 690 ~ 1000 RPM/ Maksimālais griezes moments: 4000 Nm	100 ~ 140 RPM; 210 ~ 300 RPM; 437 ~ 636 RPM; 750 ~ 1100 RPM/ Maksimālais griezes moments: 5200 Nm
Urbja galviņas padeves gājiens	3500 mm	3500 mm	3500 mm	3500 mm	3500 mm
Urbja galviņa maks. Celtspēja	30kN	40 kN	40 kN	55kN	55kN
Urbja galviņa maks. Vilces spēks	50kN	58kN	58kN	108 kN	108 kN
Galvenais pacēlājs Maks. Celtspēja	32 KN	55 KN	55 KN	71 KN	71 KN
Pacelšanas ātrums	30m/min	27 m/min	27 m/min	40m/min	40m/min
Assist Hoist Max. Celtspēja	12 KN	12 KN	12 KN	12 KN	12 KN
Pacelšanas ātrums	120 m/min	120 m/min	120 m/min	120 m/min	120 m/min
Dīzeļdzinēja modelis	Cummins 4BTA3.{2}}C100	Cummins 4BTA3.{2}}C100	Cummins 6BTA5.{2}}C180	Cummins 6BTA5.{2}}C180	Cummins 6BTA5.{2}}C190
Dīzeļdzinēja jauda	74kw	74kw	132kw	132kw	140kw
Urbšanas iekārtas svars (uzmontēts uz kāpurķēžu)	apmēram 6500 kg	apmēram 6800 kg	apmēram 7000 kg	apmēram 10000 kg	apmēram 11500 kg
